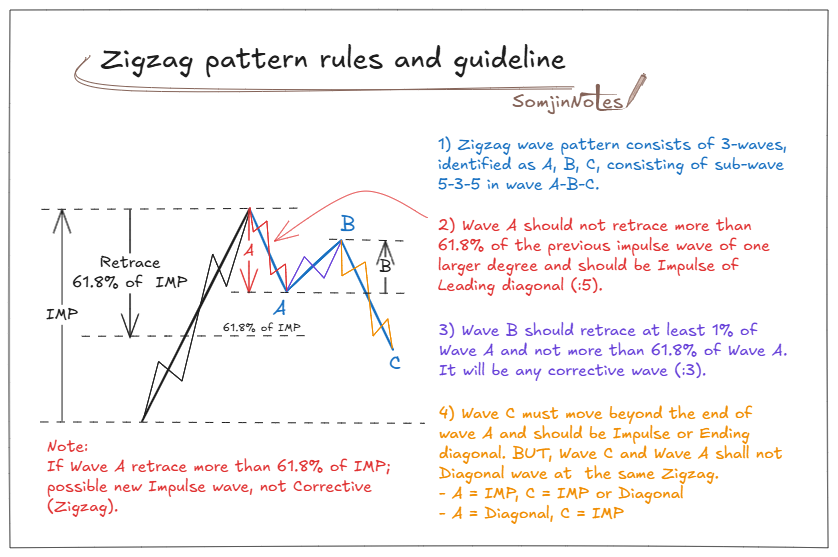

This note illustrates the Zigzag wave pattern rules and guidelines. Below is the example of…
-

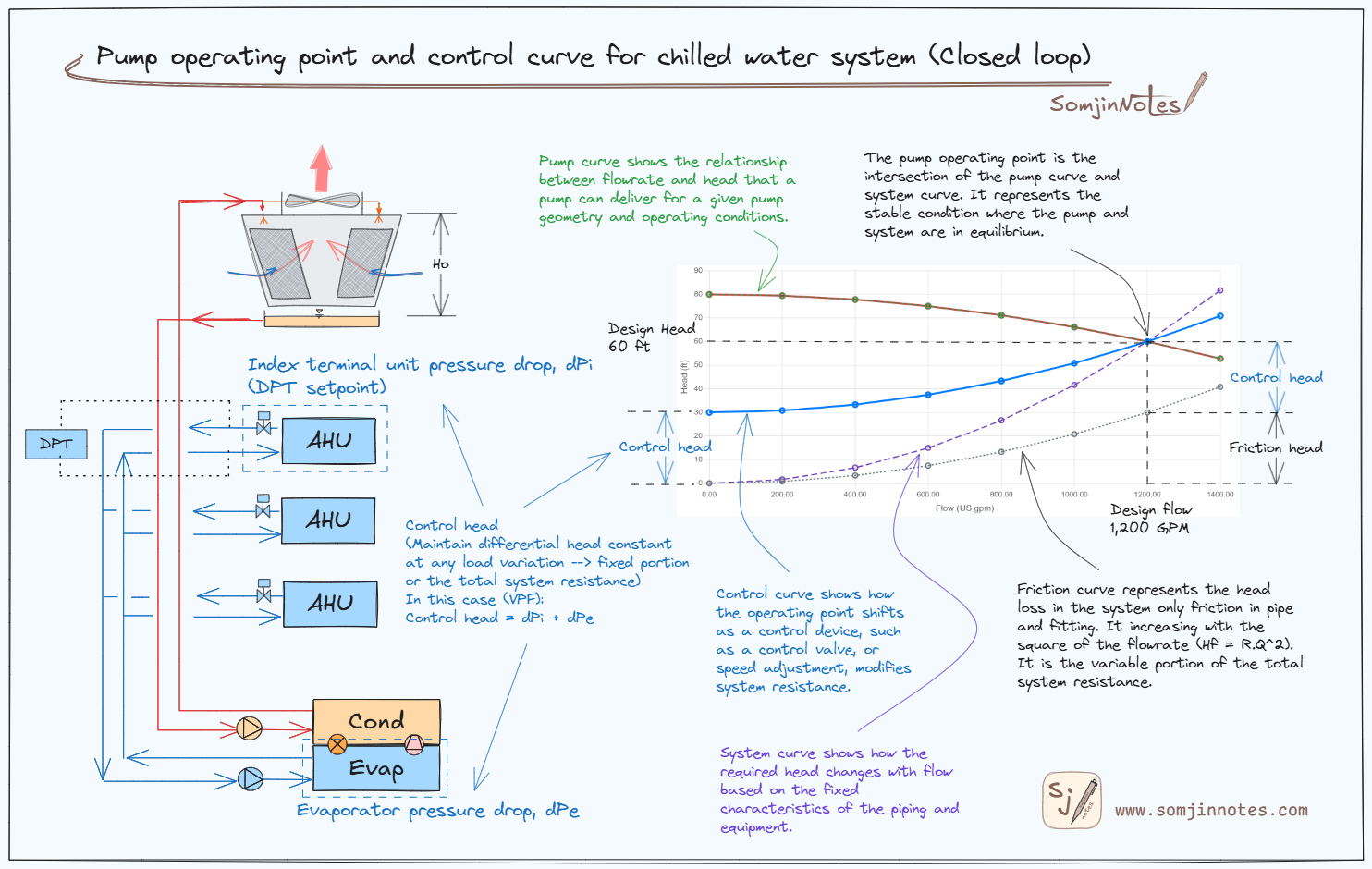

Pump operating point and control curve for chilled water system (Closed loop)
Pump systems rely on several characteristic curves to describe how flowrate and pressure behave. The…
-

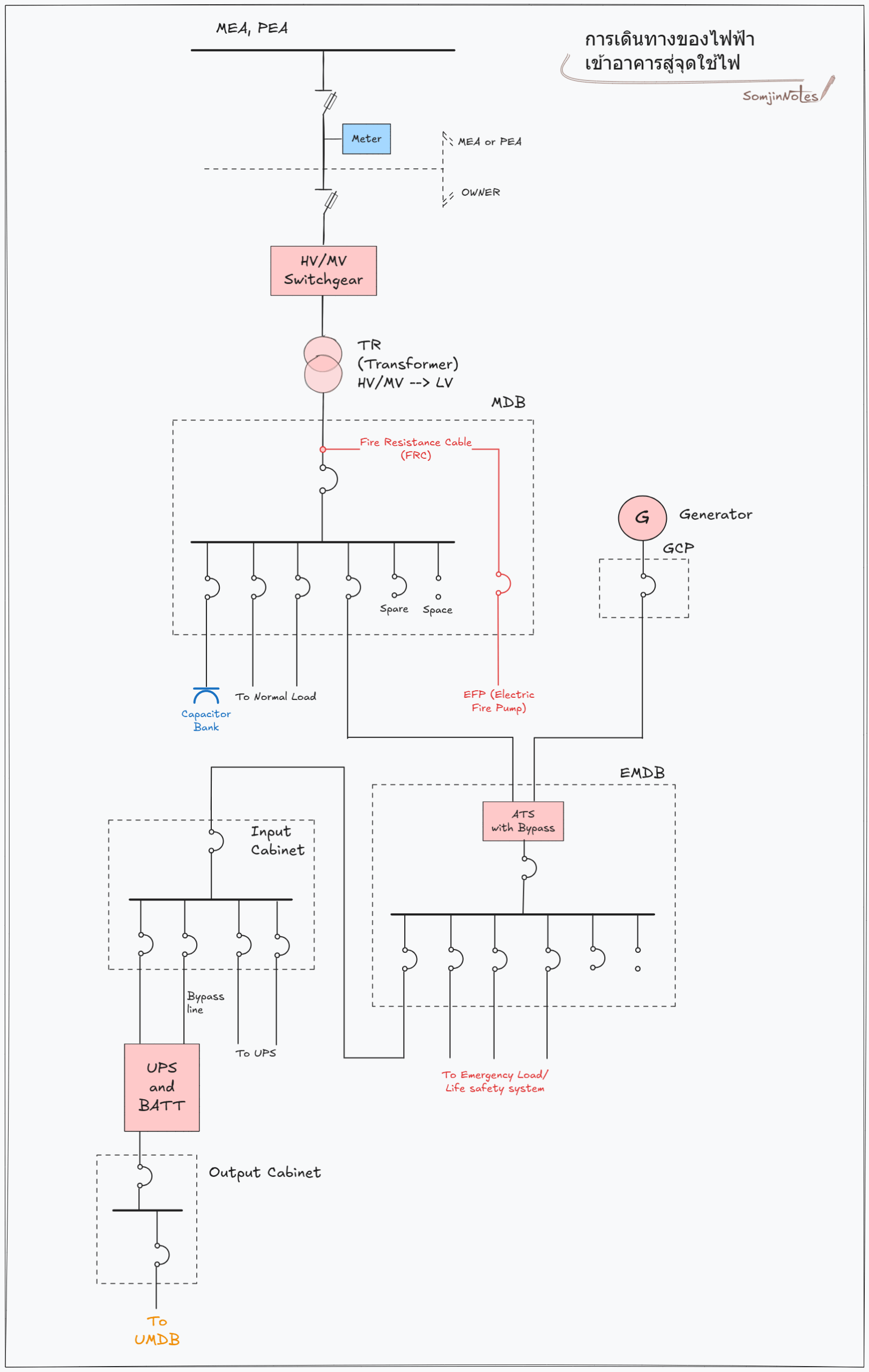

การเดินทางของไฟฟ้าเข้าอาคารสู่จุดใช้งาน
Visual note แสดงถึงการเดินทางของไฟฟ้า โดยเริ่มจากรับไฟฟ้าจากการไฟฟ้า ต่อเข้ากับอุปกรณ์ต่างๆก่อนที่จะถึงจุดใช้งาน Related notes: ระบบผลิต ส่ง และจำหน่ายไฟฟ้าในประเทศไทย ระบบไฟฟ้าแรงดันต่ำในประเทศไทย
-

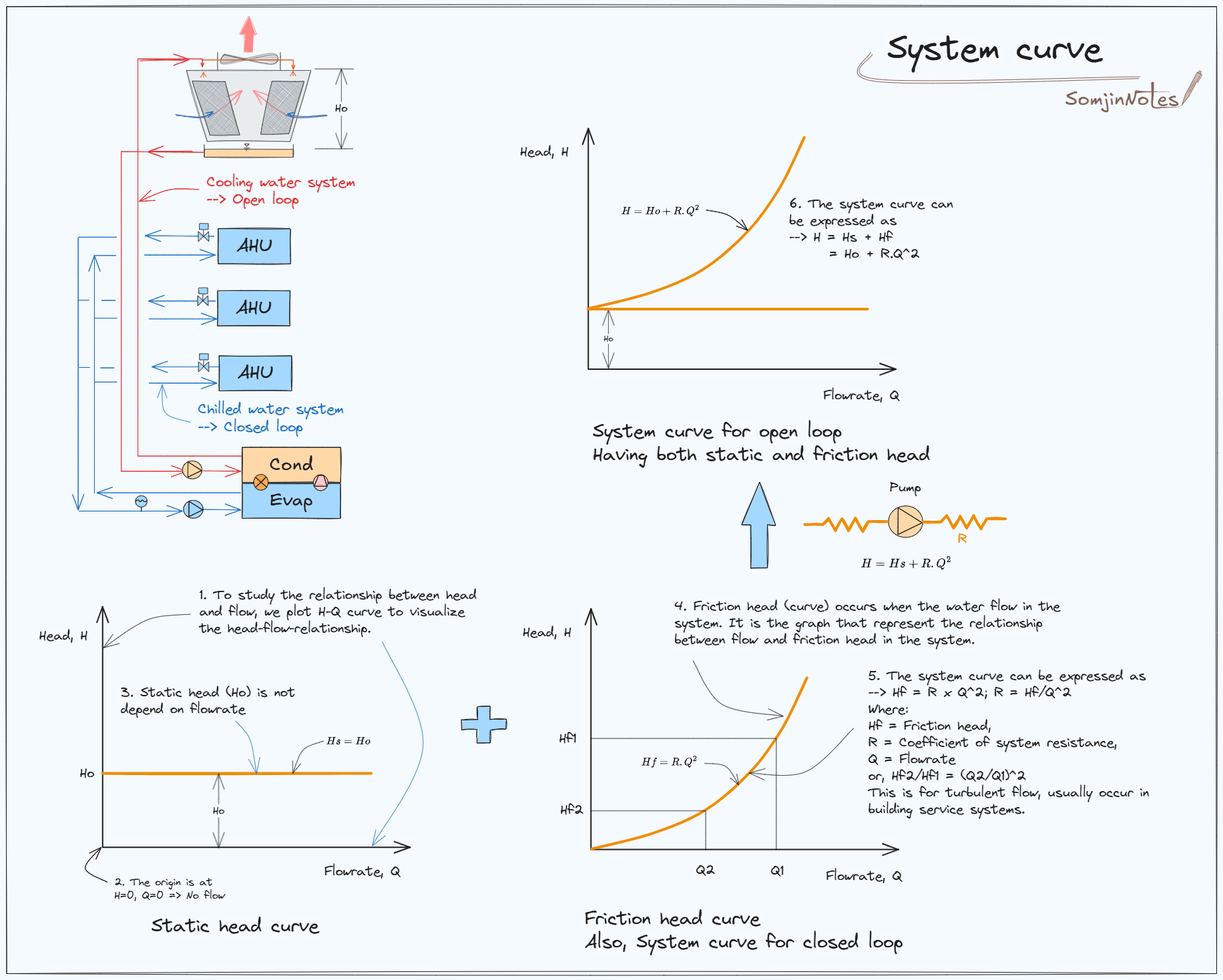

System curve
TH เมื่อน้ำไหลจากจุดหนึ่งไปยังอีกจุดหนึ่ง จะเกิดการสูญเสียความดันในท่อน้ำและอุปกรณ์ประกอบอื่นๆ ซึ่งต้องใช้เครื่องสูบน้ำเอาชนะแรงดันสูญเสียนี้ ความดันที่ปั๊มต้องเอาชนะเรียกว่า System Head System head ประกอบด้วยสองส่วนหลักคือ ในระบบเปิด เช่นระบบระบายความร้อนของ Chiller ที่มีการไหลของน้ำจาก Cooling…
-

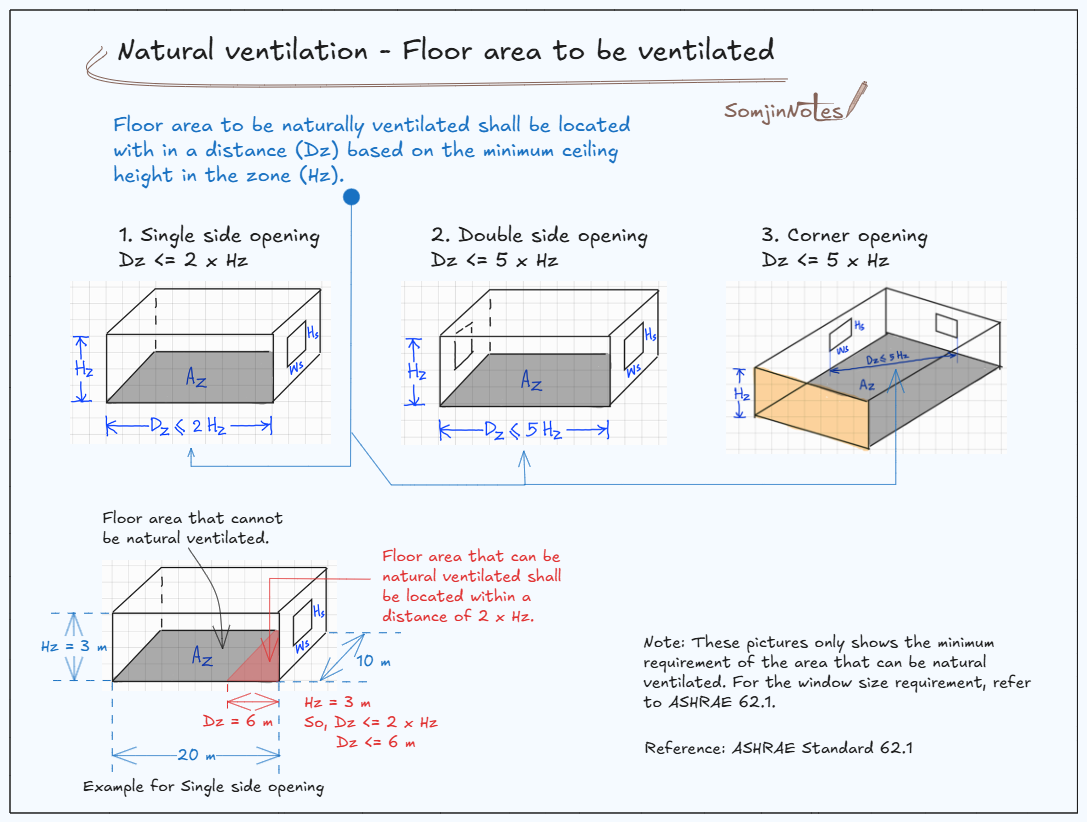

Natural ventilation – Floor area to be ventilated
This note shows the illustration of floor area that can be natural ventilated. It shall…
